| ZB12 过载继电器（进口） |
详细介绍：
过载继电器，缺相敏感，符合IEC/EN 60947; 用于直接安装
1） 过载脱扣器：脱口等级10A
2） 短路保护：注意直接安装时接触器最大允许熔断器

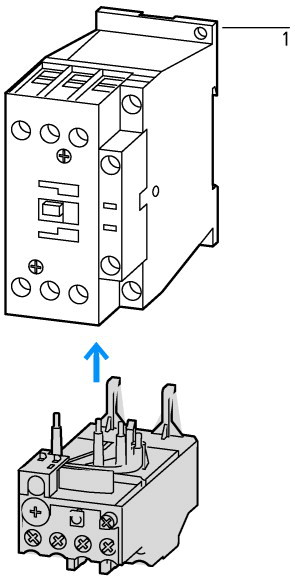

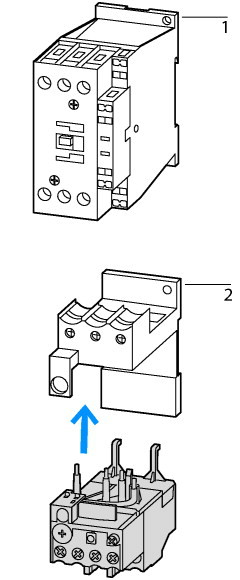

3） 安装方法：直接安装于接触器上和单独安装
特点与功能：
·具有缺相敏感和温度补偿功能；
·可以手动或自动复位；
·具有测试按钮；
·具有辅助触点（1常开1常闭）；
·可以直接安装在最大电流到175A的接触器上；
·具有脱扣功能；

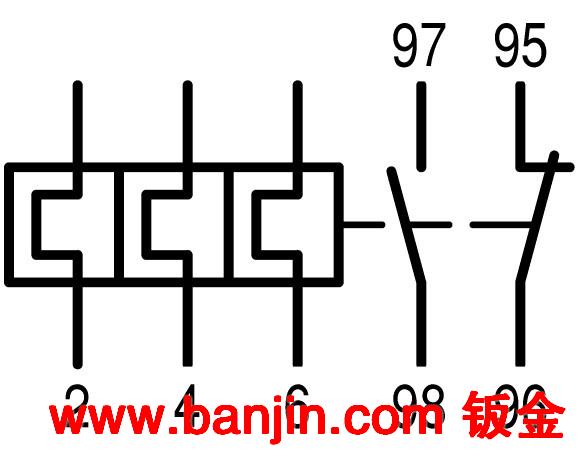

解除触点：

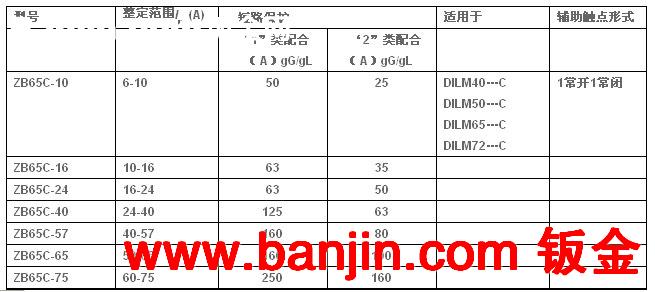

适用接触器类型：
技术参数：
符合标准 | IEC/EN 60947，VDE 0660，GB14048 | ||||||
气候防护 | 湿热，恒定，符合IEC 60068-2-78 湿热，周期性，符合IEC60068-2-30 | ||||||
环境温度 | |||||||
敞开 | -25—55℃ | ||||||
封闭 | -25—40℃ | ||||||
温度补偿 | 连续 | ||||||
安装位置 | 4/6 | ||||||
ZB12C… | ZB32C… | ZB65C… | ZB150C… | ||||
重量 | 0.15 kg | 0.15 kg | 0.25 kg | 1.64 kg | |||
防护等级 | IP20 | IP20 | IP00 | IP00 | |||
直接接触防护 | 手指和手背防护 | ||||||
耐机械冲击强度，半正弦波冲击，10ms， | 10g | ||||||
主回路 | |||||||
额定冲击耐受电压 | 6000 V AC | ||||||
过电压类别/污染等级 | Ⅲ/3 | ||||||
额定工作电压 | 690 V AC | ||||||
额定绝缘电压 | |||||||
AC | 690 V AC | ||||||
安全绝缘，符合VDE0106第101部分和第101/A1部分 | |||||||
在辅助触点和主回路之间 | 440 V AC | ||||||
在主回路之间 | 440 V AC | ||||||
ZB12C… | ZB32C…. | ZB65C…. | ZB150C…. | ||||
过载脱扣器整定范围 | 0.1-16 A | 0.1-38 A | 6-75 A | 25-150 A | |||
温度补偿残余误差＞40℃ | ≤0.25%/K | ||||||
短路保护最大熔断器 | →4/1 | →4/1 | →4/3 | →4/3 | |||
电流热散耗（3相） | |||||||
最小整定值 | 2.5 W | 2.5 W | 3 W | 16 W | |||
最大整定值 | 6 W | 6 W | 7.5 W | 28 W | |||
接线能力 | 硬线 mm2 | 2×（0.75-2.5） | 2×（1-6） | 2×（1-16） | 2×（4-16） | ||
带金属端套的软线mm2 | 2×（0.5-1.5） | 2×（1-4） 2×（1-6） | 2×（1-25） 2×（1-10） | 2×（4-70） 2×（4-50） | |||
绞合线 mm2 | 无 | 无 | 1×（16-25） | 1×（16-50） 1×（16-50） | |||
硬线和绞合线 | 18-14 AWG | 14-8 AWG | 14-2 AWG | 2/0 AWG | |||
端子螺钉 | M 3.5 | M 4 | M 6 | M 10 | |||
紧固力矩 | 2 Nm | 1.8 Nm | 3.5 Nm | 10 Nm | |||
工具 | |||||||
Pozidriv螺丝刀 尺寸 | 2 | 2 | 2 | 无 | |||
标准螺丝刀 | 0.8×5.5 mm | 1×6 mm | 1×6 mm | 无 | |||
六角套筒扳手 | 无 | 无 | 无 | 5 mm | |||
ZB12C…，ZB32C… | ZB65C… | ZB150C…. | |||||
辅助和控制电路 | |||||||
额定冲击耐受电压 | 6000V | ||||||
过电压类别/污染等级 | Ⅲ/3 | ||||||
接线能力 | 硬线 | 2×（0.75-4）mm2 | |||||
带金属端套的软线 | 2×（0.75-2.5）mm2 | ||||||
硬线或绞合线 | 18-1.2 AWG | ||||||
端子螺钉 | M3.5 | ||||||
紧固力矩 | 0.8-1.2 Nm | ||||||
工具 | Pozidriv螺丝刀Size | 2 | |||||
标准螺丝刀 | 1×6 mm | ||||||
额定绝缘电压 | 500 V AC | ||||||
额定工作电压 | 500 V AC | ||||||
安全绝缘，符合VDE0106第101部分和第101/A1部分 | |||||||
在辅助触点和主回路之间 | 240 V AC | ||||||
约定发热电流 | 6 A | ||||||
额定工作电流 | |||||||
AC-15 | |||||||
常开触点 | 120 V | 1.5 A | |||||
240 V | 1.5 A | ||||||
415 V | 0.5 A | ||||||
500 V | 0.5 A | ||||||
常闭触点 | 120 V | 1.5 A | |||||
240 V | 1.5 A | ||||||
415 V | 0.9 A | ||||||
500 V | 0.8 A | ||||||
DC-13 L/R…..15ms | 24 V | 0.9 A | |||||
240 V | 0.75 A | ||||||
110 V | 0.4 A | ||||||
220 V | 0.2 A | ||||||
无熔焊的短路等级 | |||||||
最大熔断器 gG/gL | 6 A | ||||||
尺寸图：
