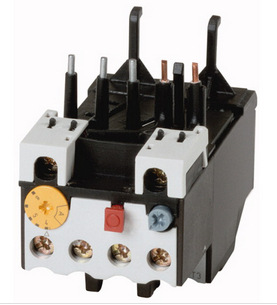

| ZB12 过载继电器（进口） |
详细介绍：
过载脱扣：脱扣等级10 A
短路保护：直接安装时，请注意
接触器的最大允许熔断器。
用于保护EEx-e（增安型）电机。
根据IEC/EN60947及VDE0660第
102章，提供断相检测功能
测试/分断按钮
手动/自动复位按钮
自动脱扣

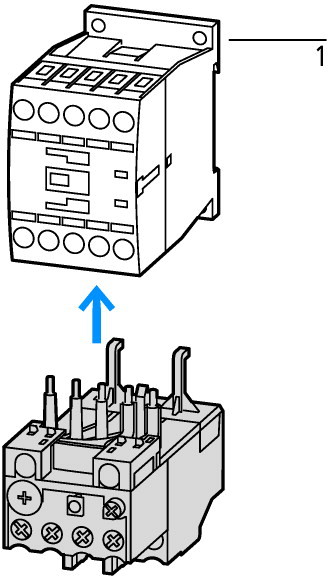

直接安装
DILM40, DILM50,
DILM65,
DILM72,
DILMF40,
DILMF50,
DILMF65,
DIULM40, DIULM50,
DIULM65,
SDAINLM70,
SDAINLM90,
SDAINLM115
技术参数：
| 技术数据 | |||||||
| ZB12, ZB32 | ZB65 | ZB150(KK) | |||||
| 标准 | IEC/EN 60947, VDE 0660, UL, CSA | ||||||
| 气候防护 | 湿热、恒定、符合IEC 60068-2-78 | ||||||
| 湿热、周期性、符合IEC 60068-2-30 | |||||||
| 环境温度 | 敞开1) | °C | '-25…55 | ||||
| 封闭1) | °C | -25…40 | |||||
| 温度补偿 | 连续 | ||||||
| 重量 | kg | 0.15 | 0.25 | 1.64 | |||
| 耐机械冲击强度，半正弦波冲击10ms | g | 10 | |||||
| 防护等级 | IP20 | IP00 | IP00 | ||||
| 防止正面操作时直接接触 | 防止指触及手背接触 | ||||||
| (EN 50274) | |||||||
| 主回路 | |||||||
| 额定冲击耐受电压 6000 6000 8000 | Uimp | V AC | 6000 | 6000 | 8000 | ||
| 过电压类别/污染等级 | III/3 | ||||||
| 额定绝缘电压 | |||||||
| AC 690 690 690 1000 | Ui | V AC | 690 | ||||
| 额定工作电压 690 690 690 1000 | Ue | V AC | 690 | 690 | 1000 | ||
| 安全隔离，符合EN 61140 | |||||||
| 在辅助触点与主回路之间 | V AC | 440 | |||||
| 在主回路之间 300 440 440 440 | V AC | 440 | |||||
| 过载脱扣器整定范围 | A | 0.1…38 | 6…75 | 25…175 | |||
| 温度补偿残余误差 > 40ºC | %/K | ≦ 0.25 | |||||
| 电流热损耗（3相） | |||||||
| 最小整定值 | W | 2.5 | 3 | 16 | |||
| 最大整定值 | W | 6 | 7.5 | 18 | |||
| 接线能力 | |||||||
| 实心线 | mm² | 2 × (1 - 6) | 2 × (4 - 16) | ||||
| 带金属套管的软线 | 2 × (1 - 4) 5) | 1 × (1…25) | 1 × (4 - 70) | ||||
| 2 × (1 - 6) 3) | 2 × (1…10) 2) | 2 × (4 - 50) | |||||
| 绞线 | mm² | -- | 1 × (16…25) | 1 × (16…50) | |||
| 2 × (16…50) | |||||||
| 实心线或绞线 | AWG | 14 - 85) | 14-2 | 3/0 | |||
| 母线 mm | 宽度 | – – – – | – – – – | – – – – | |||
| 端子螺钉 | M4 | M6 | M10 | ||||
| 紧固力矩 | Nm | 1.85) | 3.5 | 10 | |||
| 工具 | |||||||
| 米字螺丝刀 2 2 2 – | 尺寸 | 2 | 2 | - | |||
| 一字螺丝刀 | mm | 1 × 6 | 1 × 6 | – | |||
| 六角套筒扳手– – – 5 | SW | mm | - | - | 5 | ||
| 辅助和控制电路 | |||||||
| 额定冲击耐受电压 | 6000V | ||||||
| 过电压类别/污染等级 | iii/3 | ||||||
| 接线能力 | |||||||
| 实心线 | mm² | 2 × (0.75 - 4) | 2 × (0.75 - 4) | 2 × (0.75 - 4) | |||
| 带金属套管的软线 | mm² | 2 × (0.75 - 2.5) | |||||
| 实心线或绞线 | AWG | 2 × (18 - 12) | |||||
| 端子螺钉 | M3.5 | ||||||
| 紧固力矩 | Nm | 0.8 - 1.2 | |||||
| 工具 | |||||||
| 米字螺丝刀 | 尺寸 | 2 | |||||
| 一字螺丝刀 | mm | 1 × 6 | |||||
| 辅助回路的额定绝缘电压 | Ui | V AC | 500 | ||||
| Ue | V AC | 500 | |||||
| 约定发热电流 | Ith | A | 6 | ||||
| 额定工作电流 | |||||||
| AC-15 | |||||||
| 常开触点 | |||||||
| 120 V | Ie A | 1.5 | |||||
| 240 V | 1.5 | ||||||
| 415 V | 0.5 | ||||||
| 500 V | 0.5 | ||||||
| 常闭触点 | |||||||
| 120 V | Ie A | 1.5 | |||||
| 240 V | 1.5 | ||||||
| 415 V | 0.9 | ||||||
| 500 V | 0.8 | ||||||
| DC-13 L/R ≦ 15 ms 1) | |||||||
| 24 V | Ie A | 0.9 | |||||
| 60 V | 0.753) | ||||||
| 110 V | 0.4 | ||||||
| 220 V | 0.2 | ||||||
| 一般使用 | |||||||
| AC运行 | V | - | |||||
| AC运行 | A | - | |||||
| DC运行 | V | - | |||||
| DC运行 | A | - | |||||
| 控制器 | |||||||
| AC运行 | B3004) | ||||||
| B6005) | |||||||
| DC运行 | R300 | ||||||
| 短路额定值，无熔焊 | |||||||
| 最大熔断器2) | A gG/gL | 6 | |||||
| 环境温度：根据IEC/EN 60947，运行范围：-5°C至+55°C。 | |||||||
| 当使用两根导线时，采用相同的横截面。 | |||||||
| 6mm软线，带套管，根据DIN 46228。 | |||||||
| 带 ZB65-XEZ最大值1 × (1…16)。 | |||||||
| ZB32-38：实心线和带套管软线，2.5 - 25mm²，3 Nm紧固力矩。 | |||||||
| AWG10-b, 27磅-英寸紧固力矩，用于实心或绞合导线。 | |||||||
| 1) 接通和分断电流条件符合DC-13，L/R常数如上 | |||||||
| 2) 时间/电流特性曲线（请查询） | |||||||
| 3) 额定工作电流DC-13，60 V：辅助常开触点0.6 A | |||||||
| 4) 带相反极性 | |||||||
| 5) 带相同极性 | |||||||

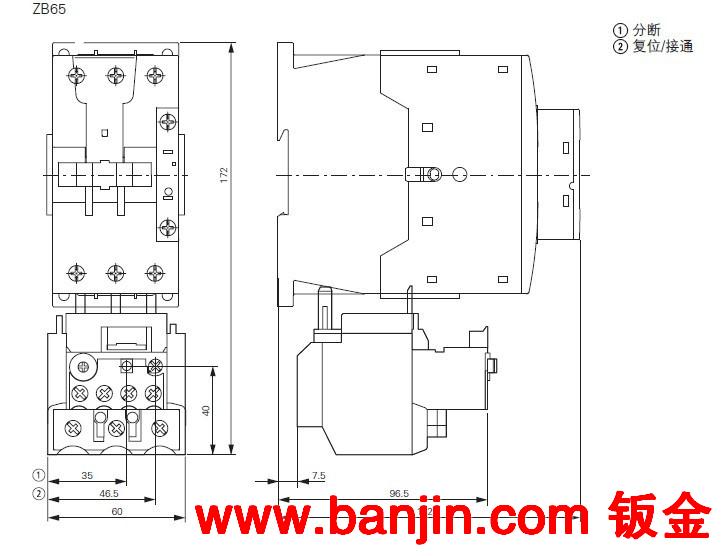

尺寸图：

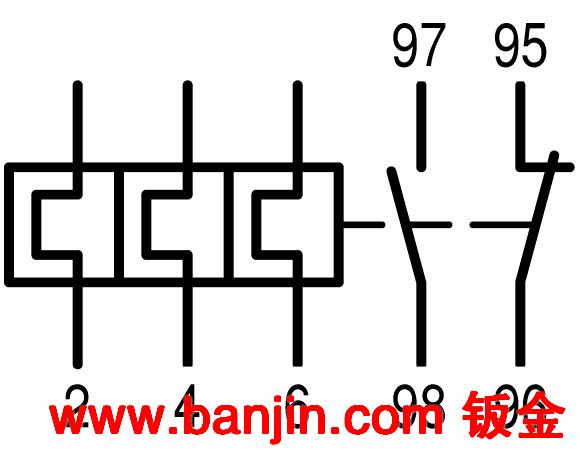

触点序号图：
