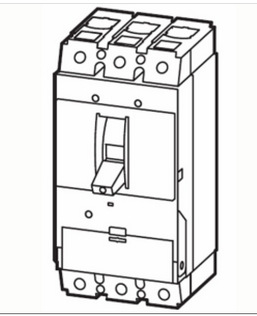

| LZM系列塑壳断路器 |
详细介绍：
·具有多种保护功能：配电保护，电动机保护，发电机保护，漏电保护，接地保护；
·分断能力25kA至70kA，额定电流范围20A至630A，满足绝大多数应用要求；
·脱扣器不仅具有带复杂功能的电子式，还有常规的热磁式，以满足不同需要；
·主开关之间可进行机械联锁；
·各种不同的接线端子既适用于少电缆布线，优化了与电缆的配合，又适用于复杂的母排系统；
·运行短路分断电流Ics=极限短路分断电流Icu；
·是一款高性能、多功能、使用方便的断路器；
·标配螺钉接线端子
·基本分断能力50kA
技术参数：
断路器 | LZMN3-……. | |||||||
额定冲击耐受电压Uimp | 主触头 | 8000V | ||||||
辅助触点 | 6000V | |||||||
额定工作电压 | 690V AC | |||||||
过压类别/污染等级 | Ⅲ/3 | |||||||
额定绝缘电压 | 1000V | |||||||
适用于IT电网 | 690V | |||||||
通断能力 | ||||||||
额定短路接通能力 | 240V 50/60HZ | 187 kA | ||||||
400/415V50/60HZ | 105 kA | |||||||
440V 50/60HZ | 74 kA | |||||||
525V 50/60HZ | 53 kA | |||||||
690V 50/60HZ | 40 kA | |||||||
额定短路分断能力Icn | ||||||||
Icu符合IEC/EN 60947，操作顺序O-t-CO | 240V 50/60HZ | 85 kA | ||||||
400/415V50/60HZ | 50 kA | |||||||
440V 50/60HZ | 35 kA | |||||||
525V 50/60HZ | 25 kA | |||||||
690V 50/60HZ | 20 kA | |||||||
Ics符合IEC/EN 60947，操作顺序O-t-CO-t-CO | 240V 50/60HZ | 85 kA | ||||||
400/415V50/60HZ | 50 kA | |||||||
440V 50/60HZ | 35 kA | |||||||
525V 50/60HZ | 13 kA | |||||||
690V 50/60HZ | 5 kA | |||||||
应用类别，符合IEC/EN 60947-2 | ||||||||
额定短时耐受电压 | ||||||||
t=0.3s | 3.3kA | |||||||
t=1.0s | 3.3kA | |||||||
额定接通和分断能力 | ||||||||
额定工作电流 | AC-1 | 400/415V 50/60HZ | 630 A | |||||
690V 50/60HZ | ||||||||
AC-3 | 400/415V 50/60HZ | 630 A | ||||||
690V 50/60HZ | ||||||||
机械寿命（其中50%的脱扣由分励和欠压脱扣器实现） | 15000次 | |||||||
最大操作频率 | 60 Ops/h | |||||||
电气寿命，符合IEC/EN 60947-4-1 B部分 | ||||||||
AC-1 | 400/415V 50/60HZ | 5000次 | ||||||
690V 50/60HZ | 3000次 | |||||||
AC-3 | 400/415V 50/60HZ | 2000次 | ||||||
690V 50/60HZ | 2000次 | |||||||
每相电流热损耗，在Iu时 | 40W | |||||||
短路分断动作总延时 | ＜10ms | |||||||

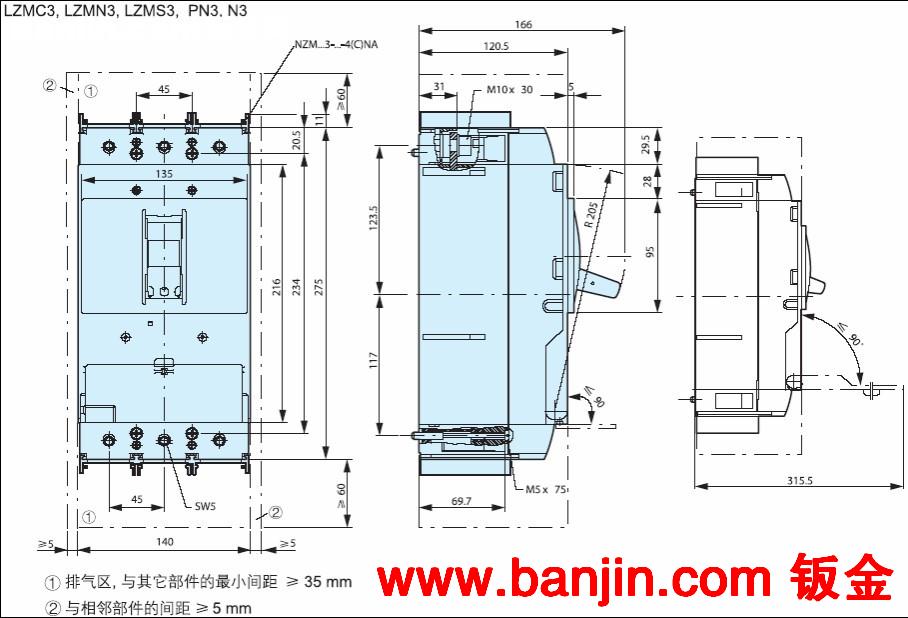

尺寸图：
